1、 产品用途

JXGQF系列自复式过欠压保护器(以下简称保护器)是我公司根据目前用电状况采用最新技术开发研制的全数字型保护器，相比普通的模拟型保护器性能更加稳定、可靠。控制线路选用高可靠性能IC芯片，进口原器件组装，电压检测精度高，动作准确，执行单元采用先进的磁保持继电器，功耗低，产品采用模数化标准生产，性能优良、可靠，确保在电压异常情况下正常工作。

2、 适用范围

供电线路出现过电压、欠电压时，保护器能在持续高低压冲击下迅速、安全地切断电路，避免异常电压送入用电设备造成事故的发生.当电压恢复正常值，保护器将在规定时间内自动接通电路，确保用电设备在无人值守情况下正常运行。保护器适用于单相交流电压230V,频率50Hz,额定工作电流80A及以下的用户或负载。用于电路中由于发生中性线断线、相线与中性线错接、三相负载严重不平衡、线阻过大、错相或高次谐波等状况引起的单相过、欠电压时，自动断开电源，防止用电设备损坏，从而实现对用电设备的保护。主要用于住宅分户箱进线或需要保护单相用电设备的配电线路。可应用在大型公共建筑能耗监控、企业节能管理、节约型校园、无人职守机房与变电站、路灯监控、移动通讯基站和智能家居等各种领域，用于设备的过欠压保护.

3、产品特色及主要技术参数

1）、JXGQF-63(AC220V)自复式过欠压保护器

①产品特色

◎ 外型与DZ47和C65N 2P微型断路器兼容;

◎ 体积小，切换功率大，最大电流80A;

◎ 内置高性能IC专业芯片，工作性能可靠;

◎ 磁保持力大，耐振动冲击，功耗低，节能、环保

◎ 优化线路设计，真正实现微功耗;

◎ 单相线路发生过、欠电压时切断线路。单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。线路出现瞬态或暂态过、欠电压时，保护器不产生误动作。线路由于接点不牢固等故障出现电压不稳或突然断电又突然来电时，保护器不接通线路;

◎ 线路故障电压为最高时。保护器自身不会被损坏;

◎ 保护器是反时限动作特性，动作时间≤1S;

◎ 电压保护范围: 40A以下0-450V; 50-80A:0-600V;

◎ 额定耐受冲击电压: 4KV (符合安全标准) ;

◎ 保护器有两种发光二极管指示工作状态，绿色—正常电压指示，红色—过、欠电压或延时指示

◎ 外型模数化设计2.5P标准模块，导轨式安装，操作方便;

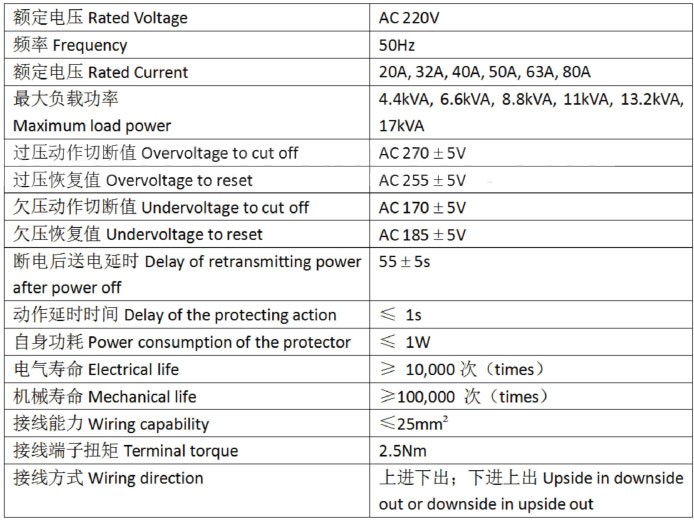

②主要技术参数

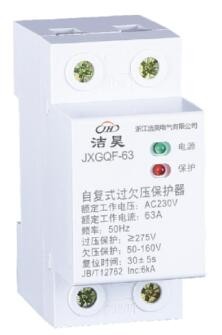

2）、JXGQF-63(AC230V)自复式过欠压保护器

①产品特点

◎ 符合国家新标准：JB/T12762

◎ 外型与DZ47和C65N 2P微型断路器兼容;

◎ 体积小，切换功率大，最大电流80A;

◎ 内置高性能IC专业芯片，工作性能可靠;

◎ 磁保持力大，耐振动冲击，功耗低，节能、环保

◎ 优化线路设计，真正实现微功耗;

◎ 单相线路发生过、欠电压时切断线路。单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。线路出现瞬态或暂态过、欠电压时，保护器不产生误动作。线路由于接点不牢固等故障出现电压不稳或突然断电又突然来电时，保护器不接通线路;

◎ 线路故障电压为最高时。保护器自身不会被损坏;

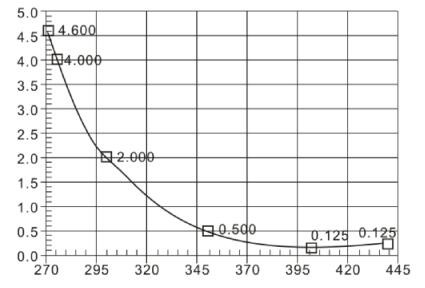

◎ 保护器是反时限动作特性，动作时间≤1S;

◎ 电压保护范围: 40A以下0-450V; 50-80A:0-600V;

◎ 额定耐受冲击电压: 4KV (符合安全标准) ;

◎ 保护器有两种发光二极管指示工作状态，绿色—正常电压指示，红色—过、欠电压或延时指示

◎ 外型模数化设计2.5P标准模块，导轨式安装，操作方便;

◎ 接线能力: 25平方毫米及以下绝缘导线

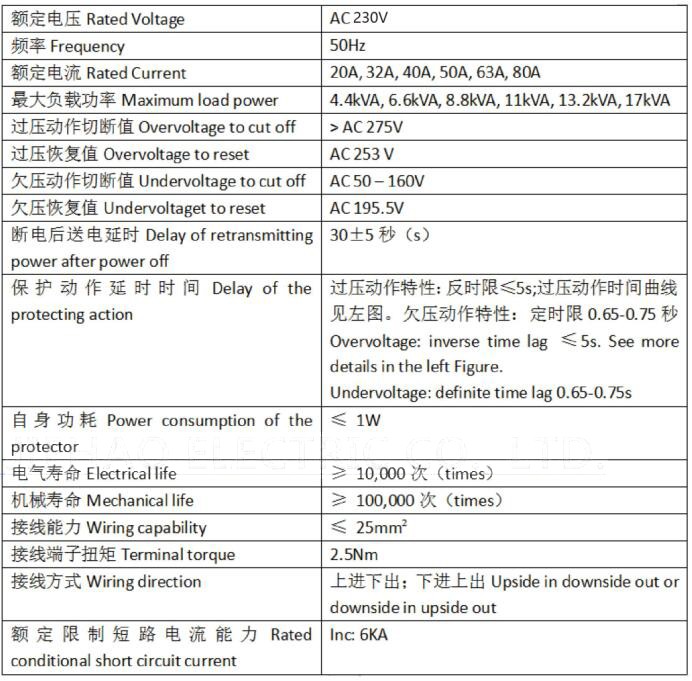

②主要技术参数

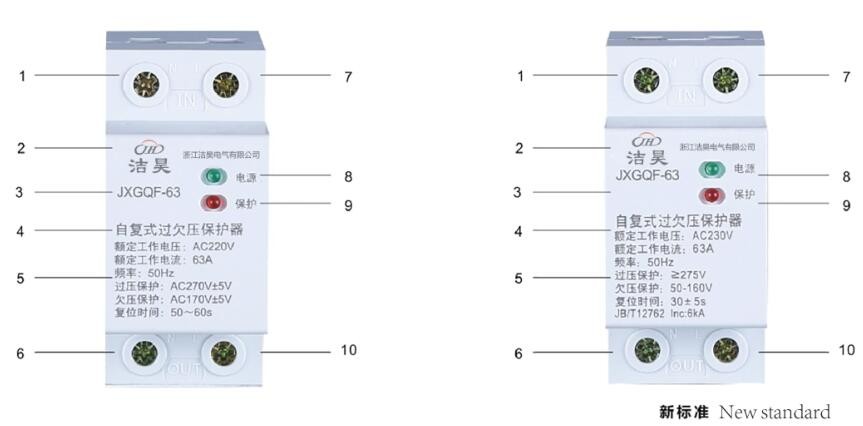

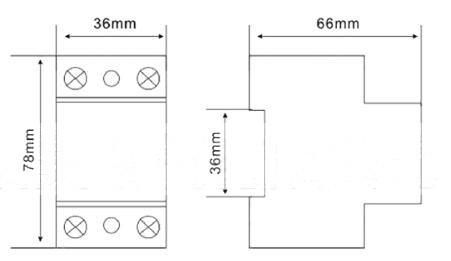

4、外形及安装尺寸

新标准

1 -N极进线端

2 –公司商标

3 –产品型号

4 – 产品名称

5 –产品技术参数

6 – N极出线端

7 – L极进线端

8 - 通电指示灯

9 –过欠压或延时状态指示灯

10 –L极出线端

5、安装与使用要求

为了保证您的人身安全及电气设备的安全，保护器在投入运行前，请用户务必做到：必须由具有专业资格的人员进行配线作业，确认输入电源处在完全断开的情况下，才能进行配线作业；保护器在安装使用前必须认真阅读使用说明书；保护器必须在正常工作条件下投入使用。安装使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求；保护器产品结构紧凑,可与（C45）并轨安装。保护器安装完毕用户可对其接线，根据保护器额定电流连接导线的截面积参照下表。

连接导线的截面积和额定电流
