CJX2-N联锁机构

一、适用范围

CJX2-N交流接触器（可逆型）主要用于交流50Hz（或60Hz），额定工作电压至690V，额定工作电流至95A的电路中，作电动机可逆控制用。它的机械联锁机构保证了两台可逆接触器触头转换的工作可靠性。

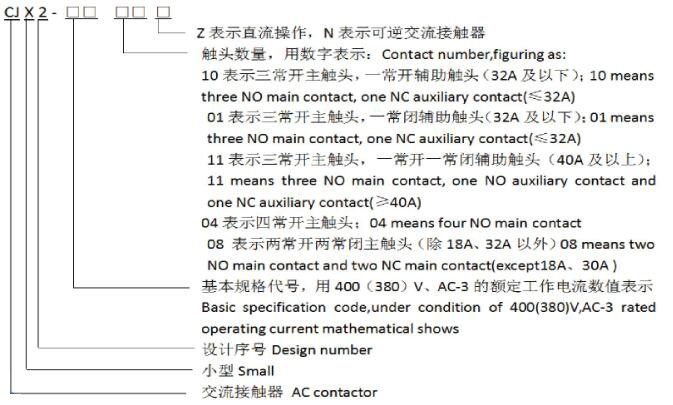

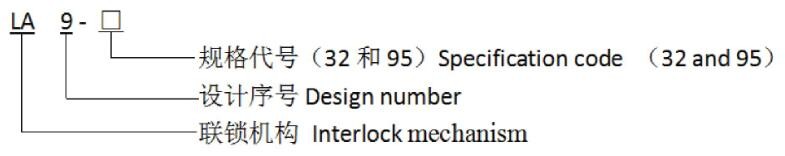

二、型号及其含义

三、正常工作条件和安装条件

1、 周围空气温度为：-5℃~+40℃，24小时内其平均不超过+35℃。

 2、 海拔高度：不超过2000m。

3、 大气条件：在+40℃时空气相对湿度不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑因温度变化发生在产品上的凝露.

 4、 污染等级：3级。

 5、 安装类别：III类。

 6、 安装条件：安装面与垂直面倾斜度不大于±5°。

 7、 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

四、结构特点

CJX2-N由两台接触器和机械联锁模块组成，两台接触器为水平安装，联锁模块为侧挂式，安装在两台接触器之间。

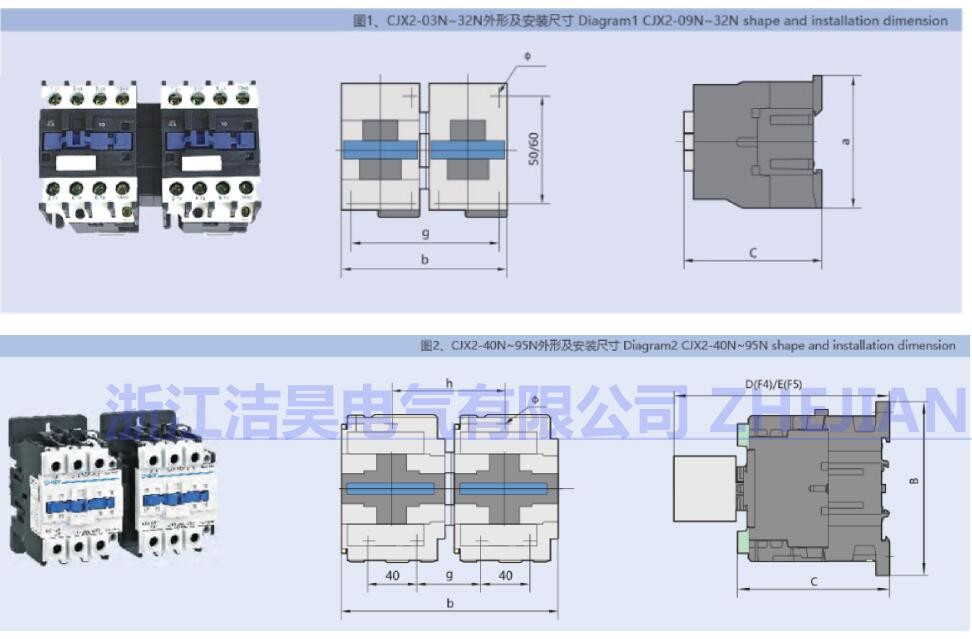

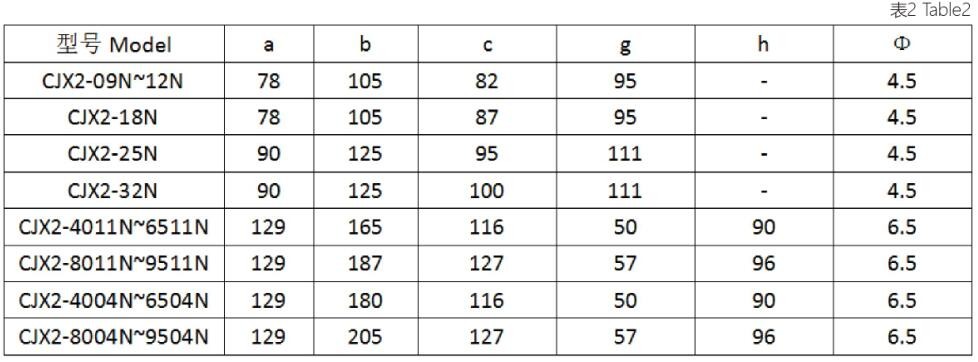

五、外形及安装尺寸 接触器的外形及安装尺寸（见图1、图2、表2）

注：CJX2-40A以上规格的可逆产品均无接线

六、订货须知

订货时必须指出:

1、接触器完整的名称、型号

2、线圈的额定控制电源电压和频率或代号

3、如需订购F4辅助触头组或标准卡轨，应另外注明；

4、订货数量。

5、 派生NS常规产品三极为可逆接线方式，四极为双电源转换方式，特殊接线方式须注明。
