CJX2 F系列交流接触器

一、适用范围

CJX2F系列交流接触器（以下简称接触器），主要用于交流50Hz或60Hz，配用特殊线圈可用于40-400Hz，额定工作电压至660V额定工作电流至800A的电路中，供远距离接通和分断电流使用，并适用于电动机的频繁起动及控制，可与辅助触头组、空气延时头、机械联锁等组成机械联锁接触器、星三角起动器，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷电路。

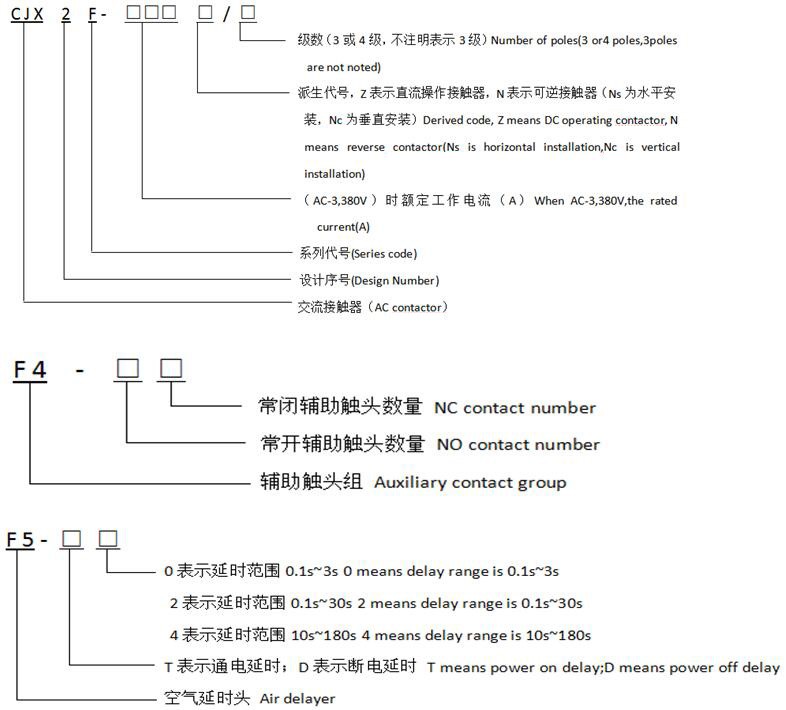

二、型号及其含义

三、正常工作条件和安装条件

1、周围空气温度为：-5℃~+40℃，24小时内其平均不超过+35℃。

2、海拔高度：不超过2000m。

3、大气条件：在+40℃时空气相对湿度不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑因温度变化发生在产品上的凝露.

4、污染等级：3级。

5、安装类别：III类。

6、安装条件：安装面与垂直面倾斜度不大于±5°。

7、冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

四、主要参数及技术性能

1、接触器的主要规格

①按电流等级分为：115A、150A、185A、225A、265A、330A、400A、500A、630A、800A。

②按接触器线圈额定控制电源电压Us分为：交流50Hz或60Hz，110V、127V、220V、380V；直流48V、110V、220V。

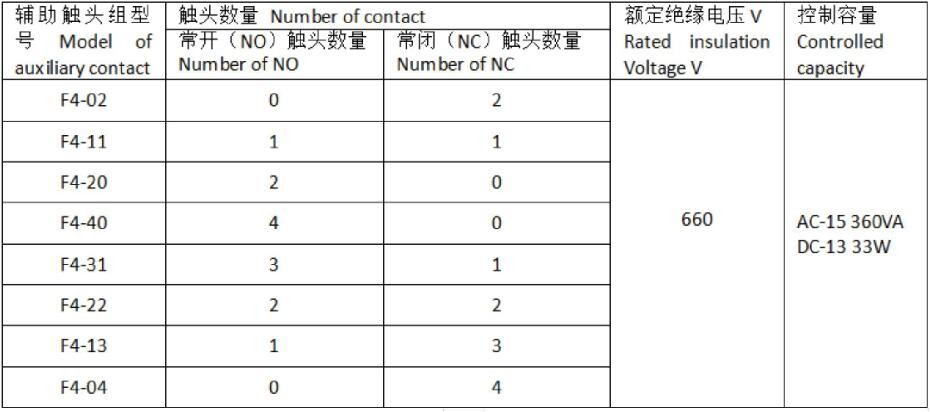

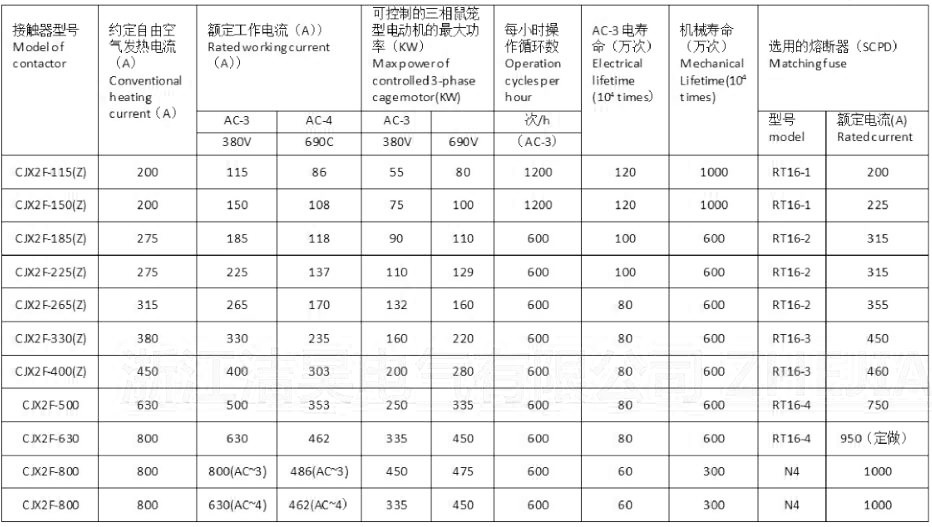

2、接触器的主要技术参数（见表1） 3、辅助触头组的型号规格及参数（见表2）

 表2

4、动作特性

 （1） 吸合电压为（85%~110%）US,

 （2） 释放电压普通型产品为20%~75%Us，节能型产品为10%~75%Us

（3）CJX2F接触器额定冲击耐受电压为8KV；

额定限制短路电流为50KA，与SCPD协调配合类型为“I”

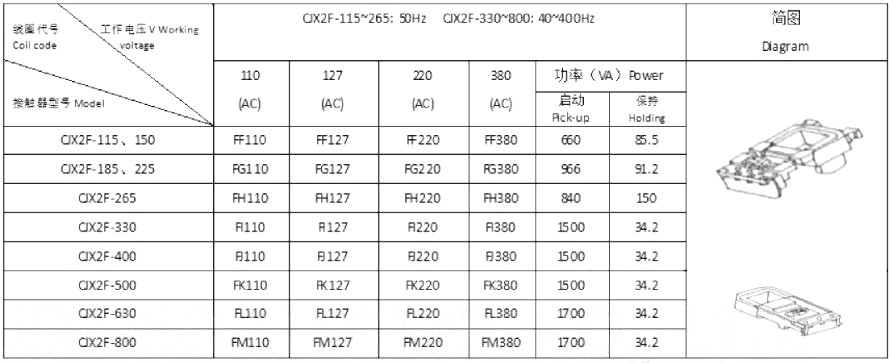

5、线圈主要规格代号

注：仅CJX2F-330、CJX2F-400的3极产品与4极产品的线圈可通用

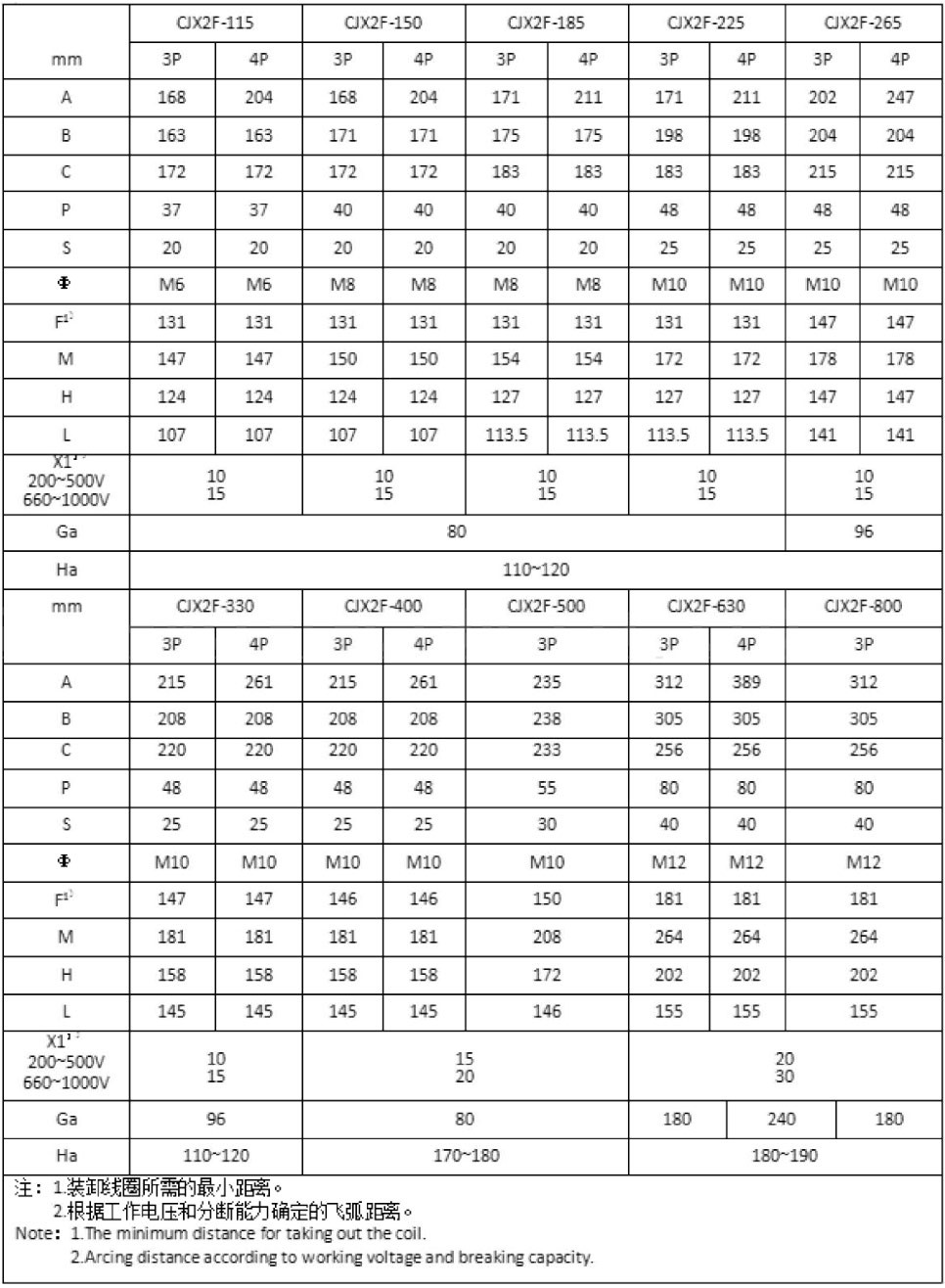

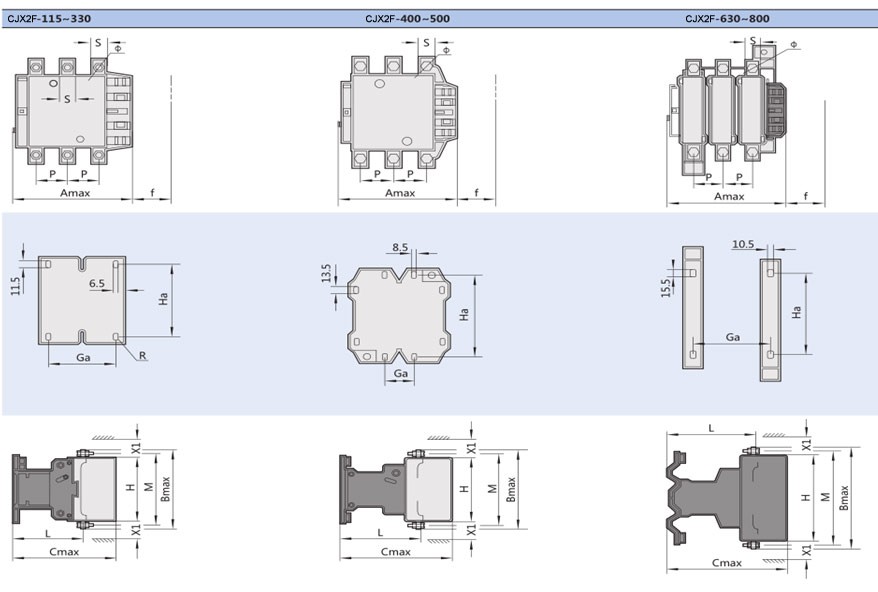

五、外形及安装尺寸（见图1和表5）

表5

六.结构特点

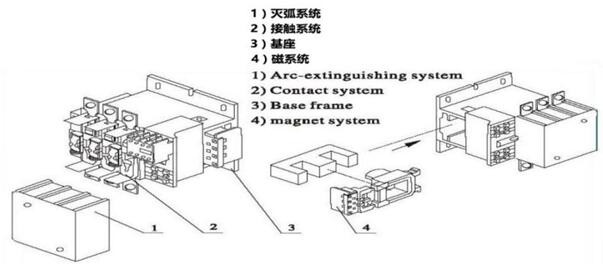

1、接触器主要由灭弧系统、接触系统、基座、磁系统（包括铁芯、线圈）组成（见图1）

图2 CJX2F-115~265接触器的总体结构示意图 Diagram2 The overall construction hint of CJX2F-115~265 contactor

2、接触器的接触系统为直动式、双断点布置，下基座采用铝合金型材，线圈为塑料封装结构，且线圈羽磁轭组成一体，可从接触器中直接取出或装入，使用、维修极为方便（见图2)

3、接触器可加装两个辅助触头组最多8对触头（见图3）。辅助触头组合情况（见图1）

4、接触器飞弧距离小。如CJX2-115-330飞弧距离仅为10mm（200~500V），仅为其他同容量接触器的六分之一左右。用于成套设备可减小占用空间，是电控设备中优良的配套元件。

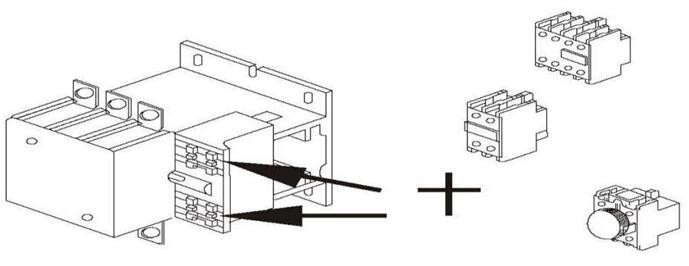

5、可以采用积木式安装方式加装辅助触头组、空气延时头及其他附件。（见图3）

图3 接触器可采用积木式安装方式加装辅助触头组、空气延时头及其他附件。

6、接触器可加装横向或竖向机械联锁，并可实现垂直安装的三台接触器互相联锁。

7、可制成二、三、四极接触器。

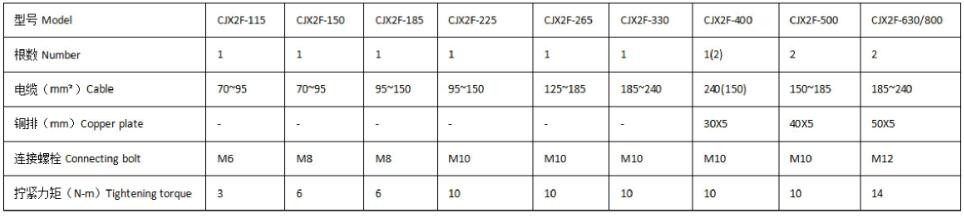

六、连接导线及螺栓拧紧力矩（见表6）

表6

八.订货须知

订货时需指出：

1、接触器完整的名称、型号

2、 线圈的额定控制电源电压和频率或规格代号（见表3、4）

3、辅助触头组数量和组合情况，如不指明，则供应F4-22个，如需加装空气延时头，则只能加装一个F4-22辅助触头组；

4、订货数量

5、客户如需其它线圈规格，可根据要求特殊订货。
