一、概述

DTSD8666、DSSD8666型三相电子式多功能电能表式根据国家有关技术标准、规程和广大用户的实际要求，采用先进技术设计和新型多功能智能电能表，具有精度高、稳定性好、布局合理、工艺先进、实用性强、功能强大、操作方便等特点，可准确、快捷地对各类电参数进行测量计算。该表性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.323-2008《2级和3级静止式交流有功电能表》、GB/T 17215.301-2007《多功能电能表特殊要求》国家标准对多功能电能表的各项技术要求，其通信符合DL/T645-2007《多功能表通讯规约》的要求。

二、功能及特点

1、分时计量正向有功和反向有功、正向无功和反向无功、四象无功电量及最大需量，最大需量发生时间；

2、分相电量计量；

3、4种费率、4个时区、6套时段、10个日时段、12个公共假日；

4、失压、失流记录功能；

5、3个抄表周期数据，可自动冻结数据；12个月抄表数据；

6、正向有功、反向有功远动脉冲输出，四象限无功远动脉冲输出，脉冲宽度可用遥控器或RS485设置；

7、红外遥控器调出显示项；

8、RS485有限通讯与红外无线通讯，符合DL/T645-2007标准；

9、停电时可设定按键触发显示或循环显示，显示项目和时间可用遥控器或软件设置，最多可设定25项显示；

10、事件记录（如总清、需清）；

11、停电红外抄表；

12、负荷记录；

13、为适应集抄，具有瞬间冻结与定时冻结电量功能，对所冻结电量的全部数据可一次抄出；

14、超负载报警；

15、可设置互感器倍率；

16、通过LCD显示电表的运行状态，各种参数设置情况和各种计量数据；

17、可实时测量A、B、C三相的电压、电流、功率等有效值及当前频率；

18、具有失压、失流、超功、停电、来电、编程、需量清零、广播校时等事件记录功能；

19、具有编程禁止功能、需量复位功能；

20、具有停电按键唤醒功能；

21、两组电池，一节用于保持数据的3.6V电池，另两节用于抄表的6V电池，且更换方便。

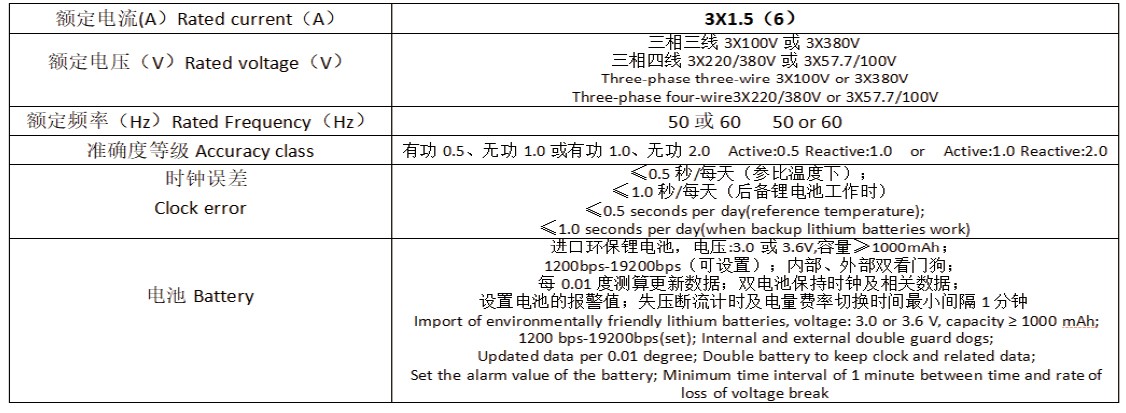

三、主要技术参数

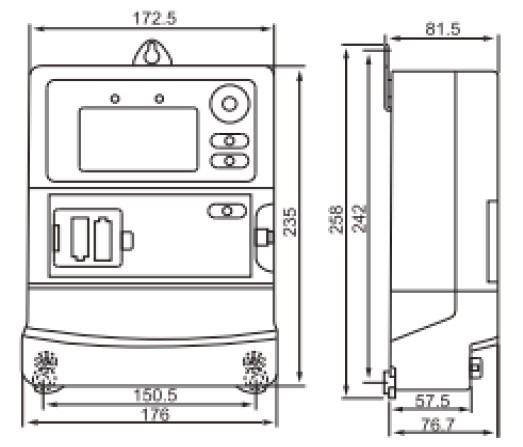

四、外形及安装尺寸
