1、产品用途

JXGQF3N系列三相四线自复式过欠压保护器是根据目前市电状况研制的新一代全数字型保护装置。控制线路选用高可靠性能IC芯片，进口元器件组装，电压检测精度高，动作准确,执行单元采用先进的磁保持继电器，功耗低;产品采用模数化标准生产，性能优良、可靠。确保在电压异常情况下正常工作。

2、适用范围

JCGQF3N系列三相四线自复式过欠压保护器主要适用于交流50Hz，额定电压460V以下，额定工作电流100A及以下的用户或负载，工业三相220V、380V、440V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相（相序）、三相电压严重不平衡、零线消失等提供继电保护，作为由中性线故障引起的线路过欠电压对用电设备的保护。产品广泛应用于住宅分户箱等配电线路，空压机、电动机、配电箱、水泵、油泵、中央空调机组、电控箱、配电柜、起重机等，如中央空调压缩机保护，各种电梯、水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。

3、保护特点

◎静态断相保护：指被保护线路在非运行状态时，任意一相发生断相故障，立即动作；

◎动态断相保护：指被保护线路在运行状态时，任意一相发生断相故障，立即动作；

◎电压不平衡保护：指三相电压不平衡将会影响线路安全运行的一种不平衡的保护，立即动作；

◎错相（相序）保护：指被保护线路的电源输入相序错，立即动作；

◎零线消失保护：指被保护线路没有零线接入或零线断开时，立即动作；

◎欠压保护：指被保护线路电压低于设定值，延时动作；

3、产品特色及主要技术参数

①产品特点

◎符合国家新标准：JB/T12762

◎三相线路发生过、欠电压时切断线路，三相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。线路出现瞬态或暂态过电压时，保护器不产生误动作。线路由于接点不牢靠等故障出现电压不稳或突然断电又突然来电时，保护器不接通线路；

◎内置高性能IC专业芯片，工作性能可靠；

◎优化线路设计，真正实现微功耗；

◎内部执行元件选用优质磁保持继电器，耐振动冲击，节能、安全、可靠；

◎线路故障电压为最高时，保护器自身不会被损坏；

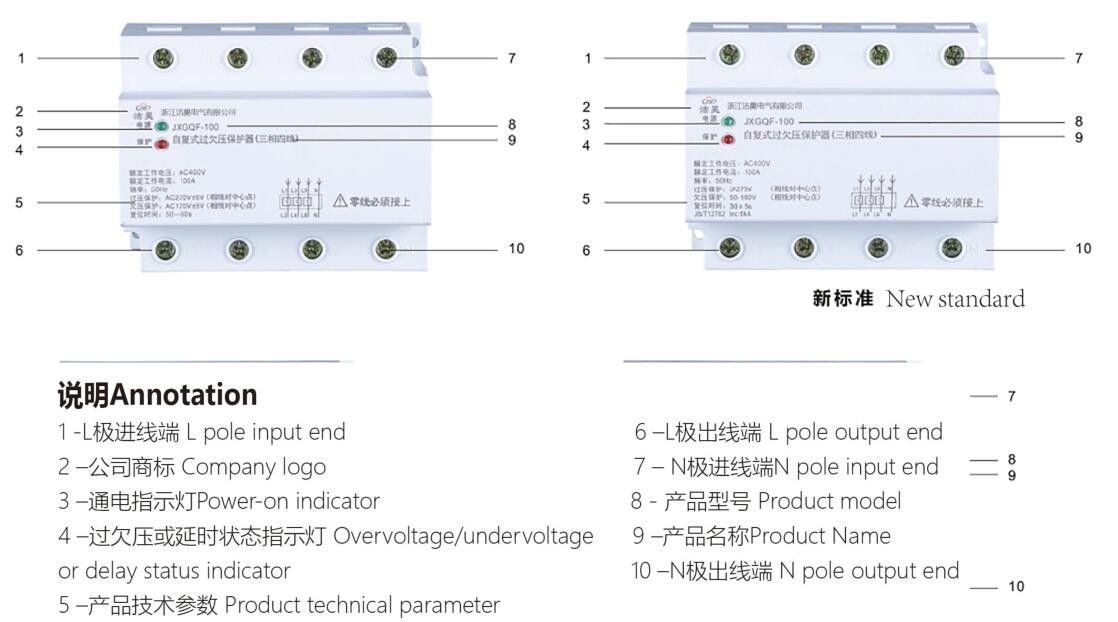

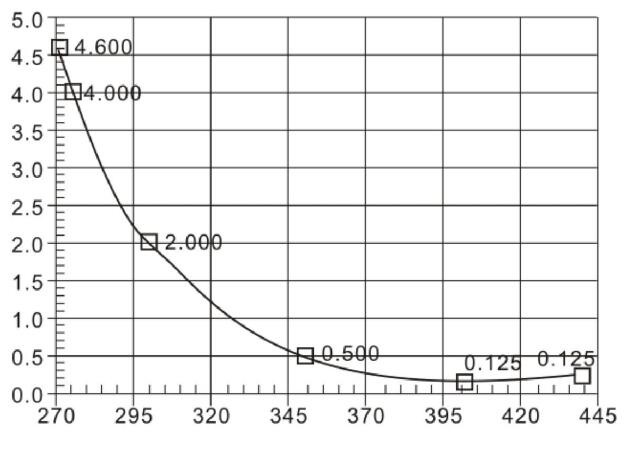

◎保护器是反时限动作特性，动作时间≤1S；

◎电压保护范围：40A以下0-450V，50-100A；0-600V；

◎额定耐受冲击电压：4KV（符合安全标准）；

◎保护器有两种发光二极管指示工作状态，绿色—正常电压指示，红色—过、欠电压或延时指示；

◎外形模数化设计，设有两个M4螺孔结构，可导轨式安装或直接独立固定式安装，操作方便。

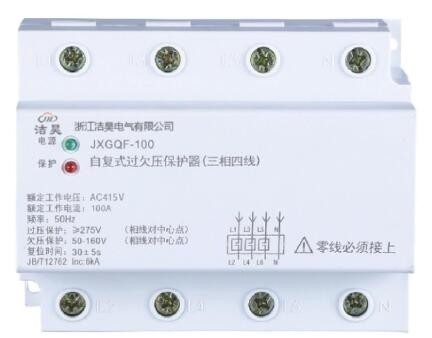

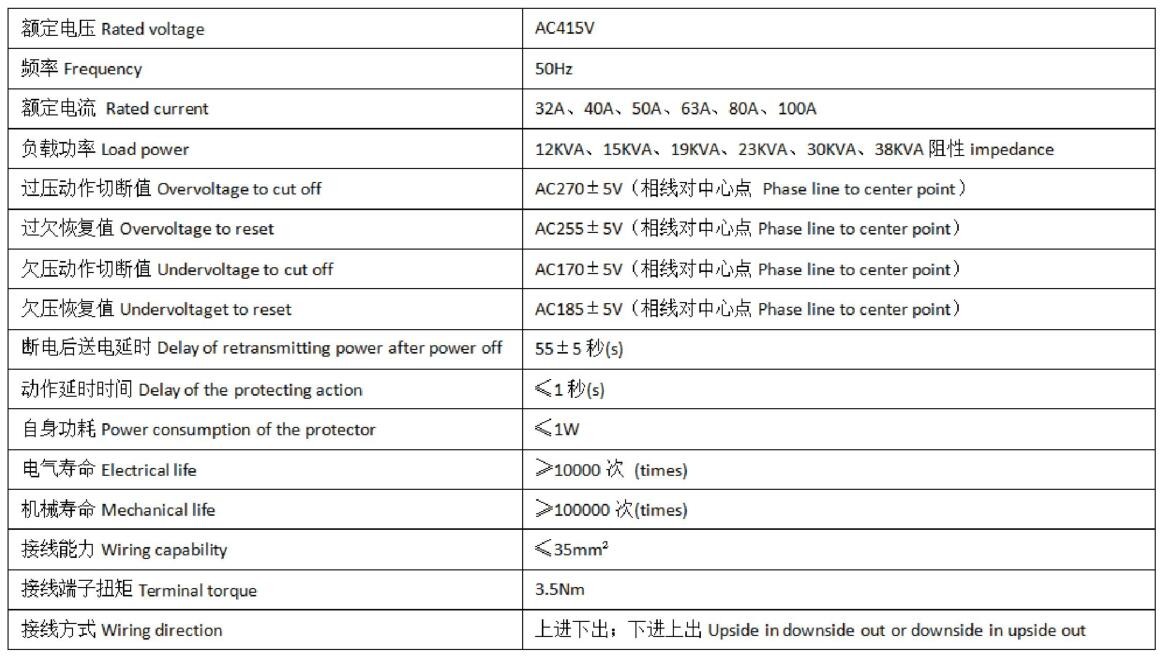

②主要技术参数

2）JXGQF3N-400V

①产品特点

◎符合国家新标准：JB/T12762

◎三相线路发生过、欠电压时切断线路，三相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。线路出现瞬态或暂态过电压时，保护器不产生误动作。线路由于接点不牢靠等故障出现电压不稳或突然断电又突然来电时，保护器不接通线路；

◎内置高性能IC专业芯片，工作性能可靠；

◎优化线路设计，真正实现微功耗；

◎内部执行元件选用优质磁保持继电器，耐振动冲击，节能、安全、可靠；

◎线路故障电压为最高时，保护器自身不会被损坏；

◎电压保护范围：40A以下0-450V，50-100A；0-600V；

◎额定耐受冲击电压：4KV（符合安全标准）；

◎保护器有两种发光二极管指示工作状态，绿色—正常电压指示，红色—过、欠电压或延时指示；

◎外形模数化设计，设有两个M4螺孔结构，可导轨式安装或直接独立固定式安装，操作方便。

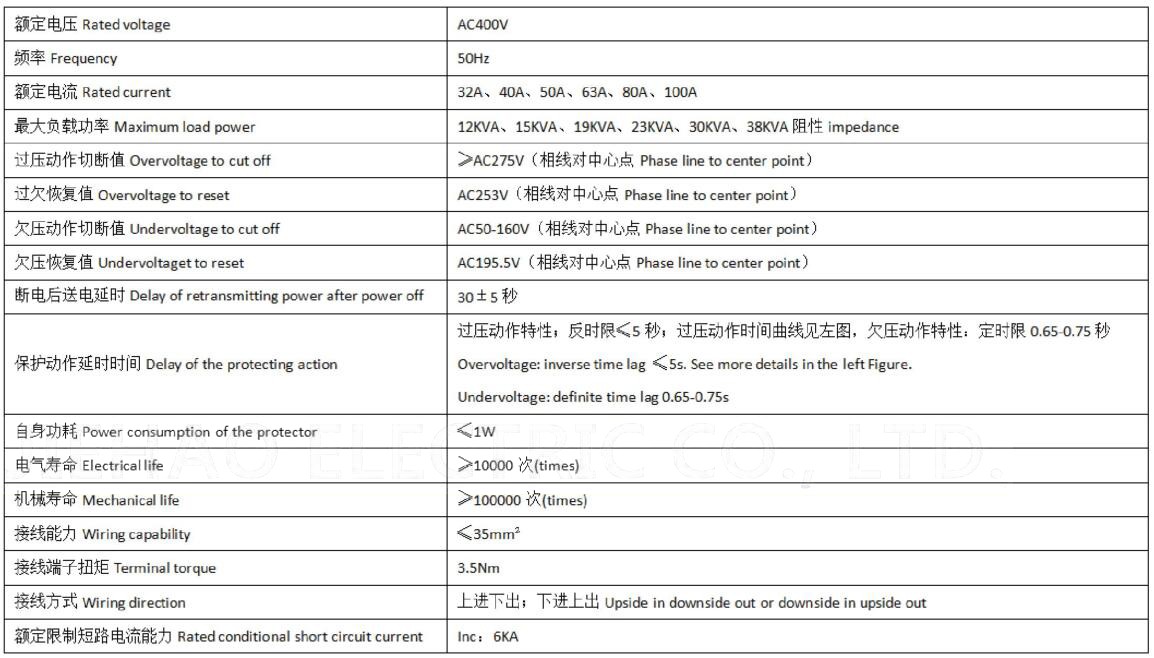

②主要技术参数

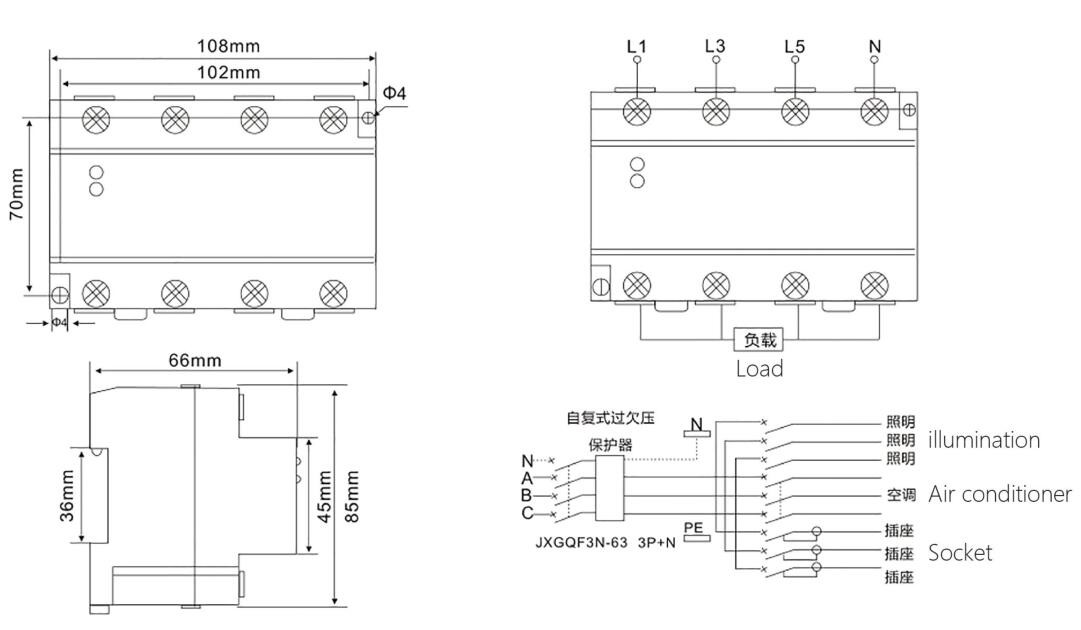

4、外形及安装尺寸

5、安装与使用要求

为了保证您的人身安全及电气设备的安全，保护器在投入运行前，请用户务必做到：必须由具有专业资格的人员进行配线作业，确认输入电源处在完全断开的情况下，才能进行配线作业；保护器在安装使用前必须认真阅读使用说明书；保护器必须在正常工作条件下投入使用。安装使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求；保护器产品结构紧凑与（C45）并轨安装。保护器安装完毕用户可对其接线，根据保护器额定电流连接导线的截面积参照下表。

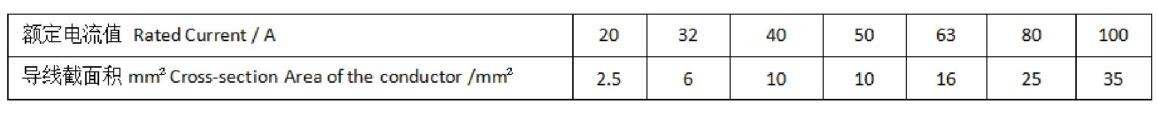

连接导线的截面积和额定电流
