辅助触头组

 一、用途

辅助触头组是交流接触器和接触器式继电器的附件，将附件挂接在交流接触器或接触器式继电器上可扩展辅助触头数量，在控制电路中瞬时或延时接通或分断电路。

二、型号及含义.

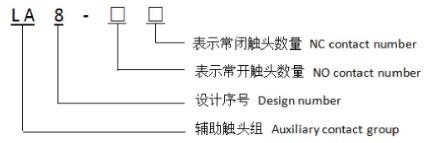

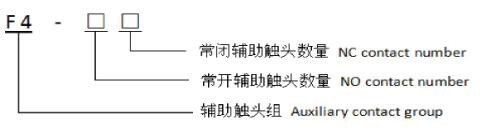

辅助触头组

侧挂辅助触头组

三、工作和安装条件

1、辅助触头组

 ①周围空气温度：-25℃~+60℃

②安装地点海拔不超过3000m

③最高温度为+40℃时，空气的相对湿度为不超过85%，对由于温度变化偶尔产生的凝露应采用特殊的措施：

④污染等级：污染等级III级

⑤安装方式：挂接在交流接触器或接触器式继电器上。

2、船用辅助触头组

①周围空气温度-20℃~+60℃：

②大气条件：可有凝露、盐雾、油雾、霉菌、海上空气潮湿等存在；

③倾斜：各方倾斜不超过22.5°；Tilt: tile gradient≤22.5°

④摇摆：各方摇摆不超过22.5°，周期10秒；

⑤振动：可使用在频率2-13.2Hz，振幅为±1mm以内或频率13.2~80Hz，加速度为±7m/s²以内的地方；

⑥电源电压和频率变化：稳态电压变化为额定值得+6%--10%，稳态频率变化为额定值得±5%。

四、结构特点

 1、触头为双断点，直动式瞬时动作；

2、动作机构为斜导轨，有自洁功能；

3、触点表面为网状，接触可靠；

4、可在顶部挂接或侧面挂接；

5、触头为防护式，防护等级IP10；

6、不能单独使用；

 五、型号规格

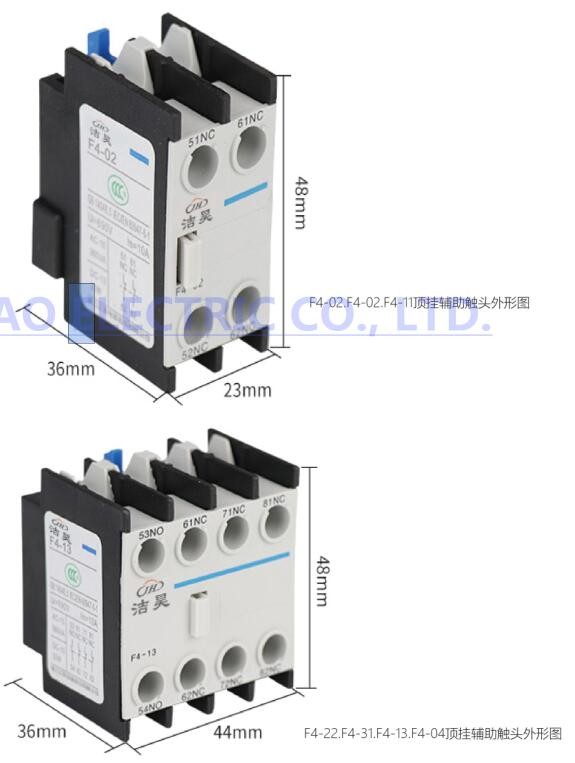

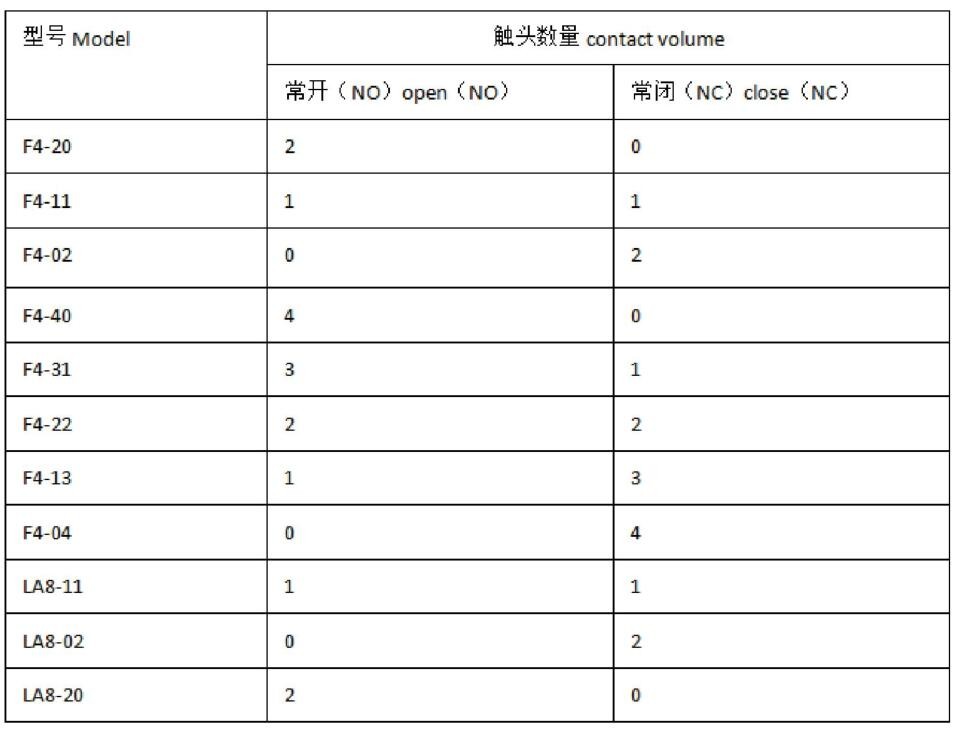

 辅助触头组

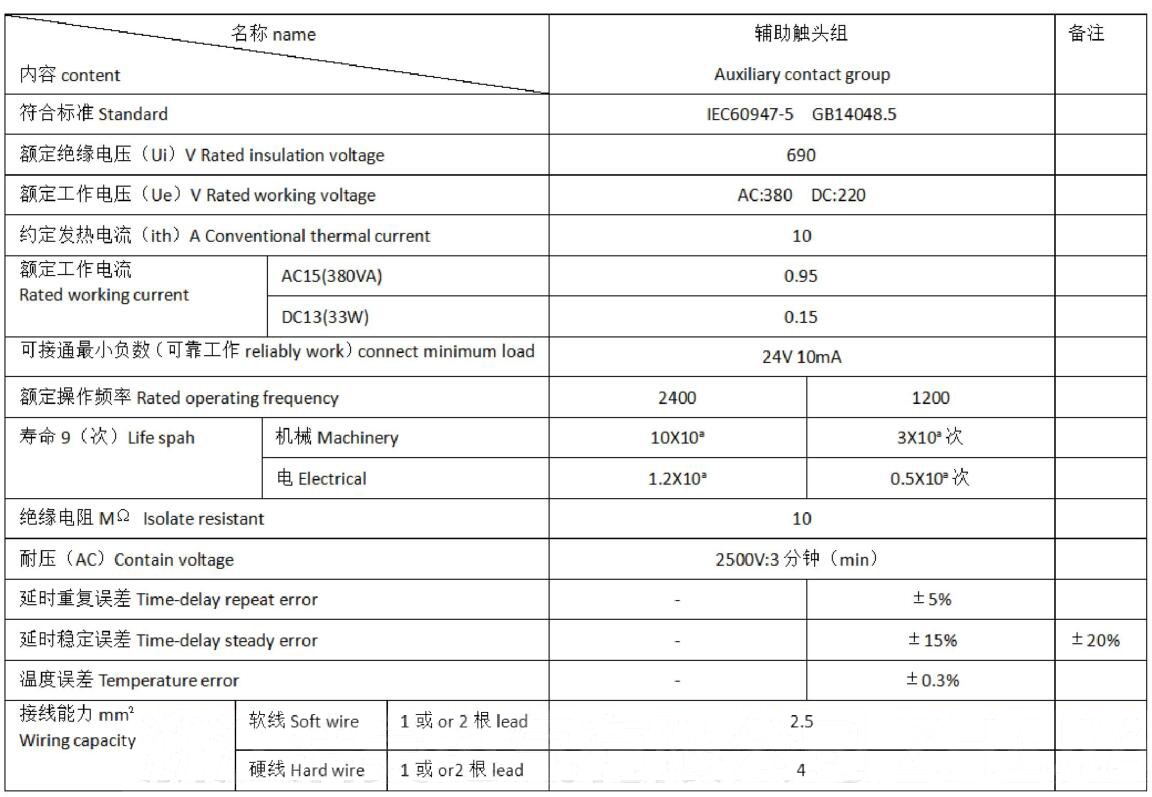

六、主要技术参数

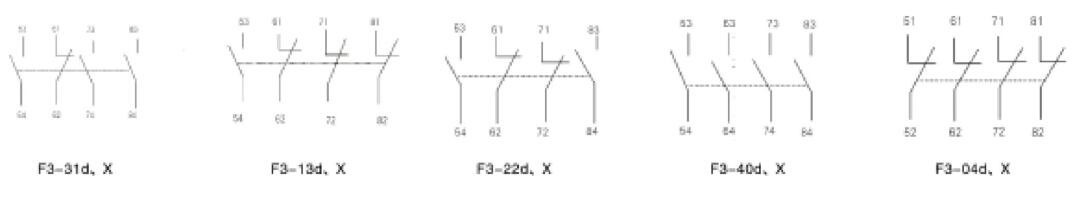

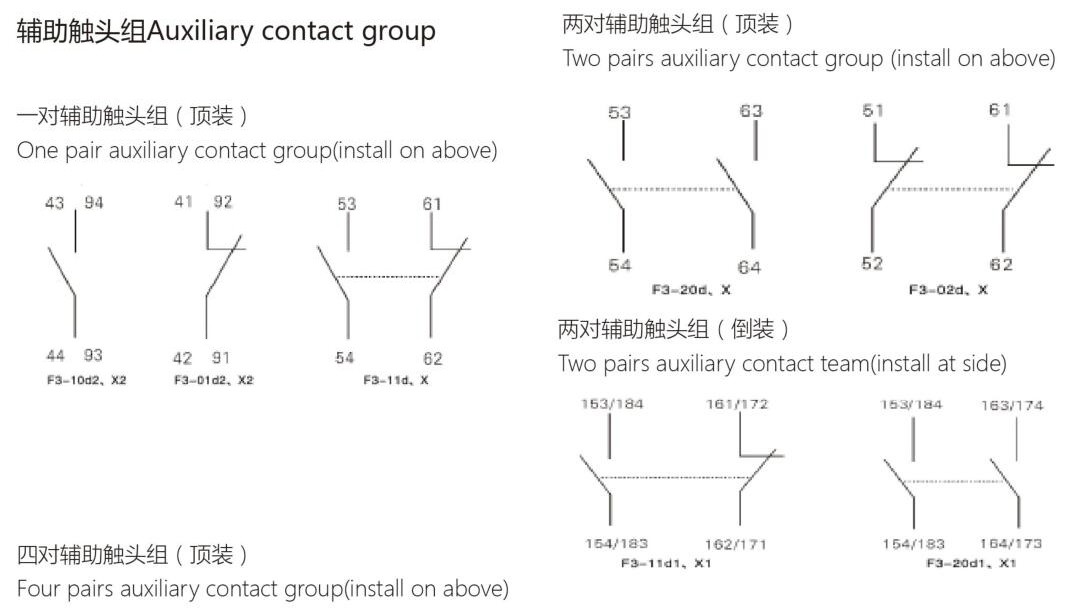

1. 接线图

2. 使用注意事项

附件与接触器或接触器式继电器挂接时，必须装配到位，否则不能正常工作；

3. 订货须知订货时必须注明辅助触头组全型号及名称、订购数量。

 例：F3-11辅助触头组 10台
