空气延时头

一、用途

空气延时头是交流接触器和接触器式继电器的附件,在控制电路中瞬时或延时接通或分断电路。

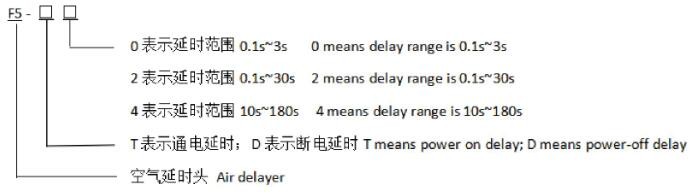

二、型号及含义

空气延时头

三、工作和安装条件

1、空气延时头

①周围空气温度：-25℃~+60℃

②安装地点海拔不超过3000m：

③最高温度为+40℃时，空气的相对湿度为不超过85%，对由于温度变化偶尔产生的凝露应采用特殊的措施：

④污染等级：污染等级III级 ⑤安装方式：挂接在交流接触器或接触器式继电器上。

2、船用空气延时头

①周围空气温度-20℃~+60℃：

②大气条件：可有凝露、盐雾、油雾、霉菌、海上空气潮湿等存在；

③倾斜：各方倾斜不超过22.5°；

④摇摆：各方摇摆不超过22.5°，周期10秒；

⑤振动：可使用在频率2-13.2Hz，振幅为±1mm以内或频率13.2~80Hz，加速度为±7m/s²以内的地方；

⑥电源电压和频率变化：稳态电压变化为额定值得+6%--10%，稳态频率变化为额定值得±5%。

四、结构特点 空气延时头

①触头具有延时功能；

②有通电延时和断电延时两种；

③采用塔式弹性气囊，粉末冶金滤尘片，锥型气道，延时精度高，调节方便；

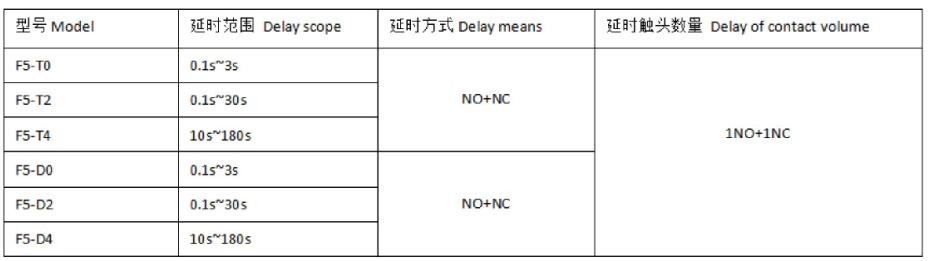

 五、型号规格

 空气延时头

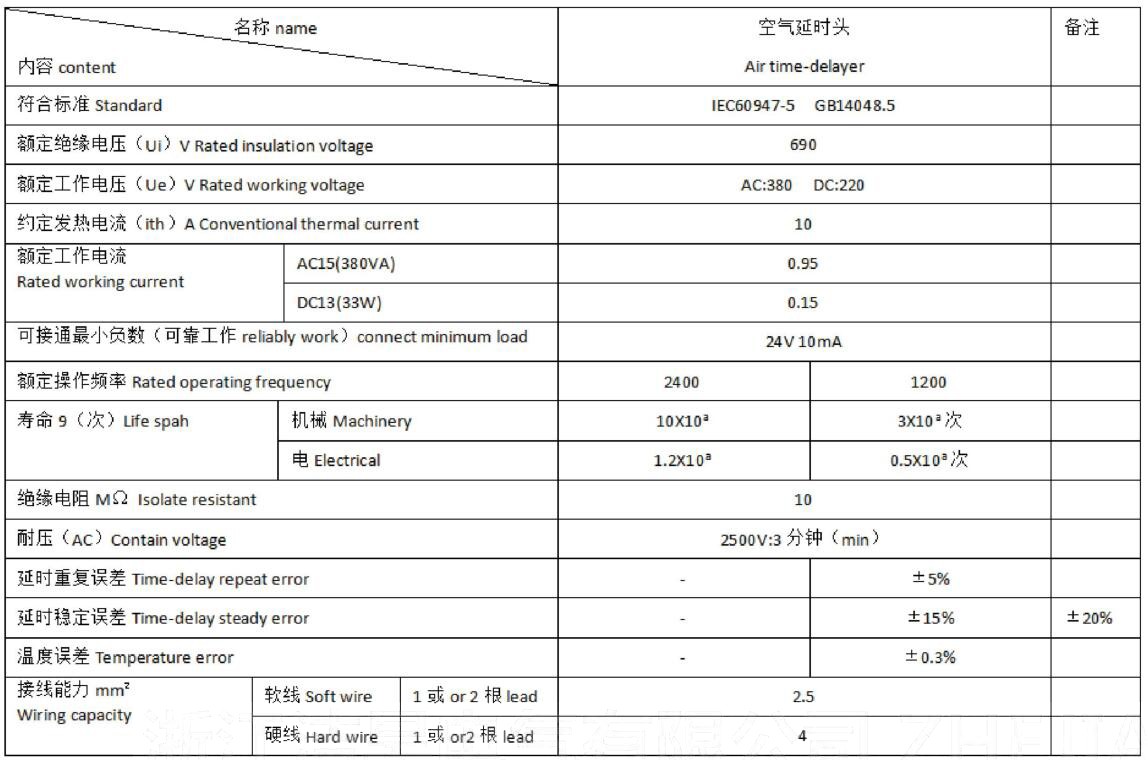

六、主要技术参数

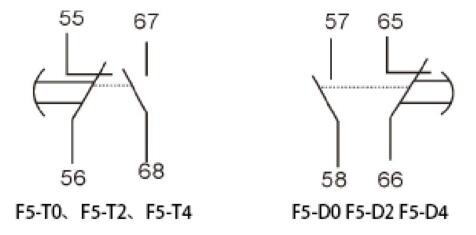

七、接线图

八、使用注意事项

1、附件与接触器或接触器式继电器挂接时，必须装配到位，否则不能正常工作；

2、空气延时头经检验合格出厂后，使用过程中不能随意打开；.

九、订货须知 订货时必须注明空气延时头的全型号及名称、订购数量、空气延时头注明延时范围。

例：空气延时头0.1~30秒 10台
